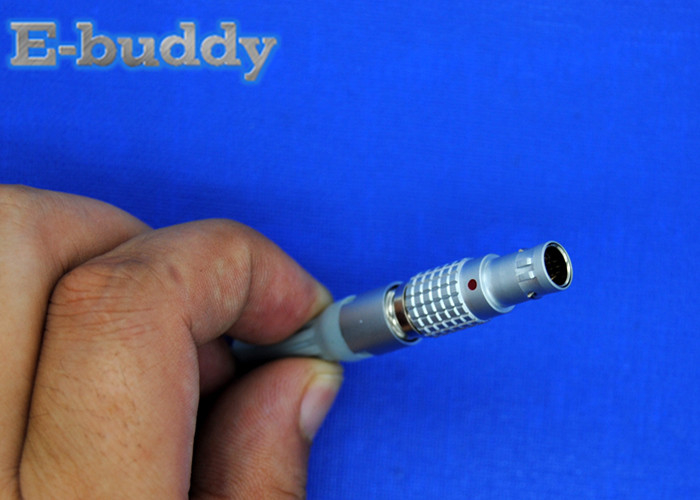

30 tipo conectores FGA.1B.302.CLAD de la soldadura del enchufe masculino 2pin 1B del grado de la serie de Lemo B

Serie de Lemo B 30 tipo conectores FGA.1B.302.CLAD de la soldadura del enchufe masculino 2pin 1B del grado

• Shell diseña/modelo: FG*: Enchufe recto, collar del cable
• El cerrar: 2 llaves (alpha=30, enchufe: contactos masculinos, receptáculo: contactos de la hembra)
• Material de la vivienda: (Cromo plateado) nuez de cobre amarillo de la cáscara y del collar, manga de cobre amarillo niquelada del cierre y mediados de pedazos
• Configuración: 1B.302: Baja tensión 2
• Tipo del contacto: Soldadura
• Max. Matings: 5000
• Entre en contacto con el diámetro: 1,3 milímetros (los 0.051in)
• Diámetro del cubo: 1 milímetro (los 0.039in)
• Conductor sólido máximo: 0,5 mm^2 (AWG 20)
• Max. Stranded Conductor: 0,5 mm^2 (AWG 20)
• R (máximo): mOhm 3,6
• Vtest (contacto-SHELL): 1350 V (CA), 1910 V (DC)
• Vtest (contacto-contacto): 1500 V (CA), 2120 V (DC)

• Consiga el cable a través de nuez del collar de la manga en el orden, entonces soldando el alambre del cable al aislador uno por uno, observe por favor importantemente la orden del alambre
• Ponga el portador del parte movible de la fractura al aislador del soldere, para mantener la ranura del compañero del portador del parte movible de la fractura perfecta con el tirón del sub-ensamble parcial del aislador
• ponga el collar en la derecha de la posición del cable, asegúrese del tirón del compañero del collar con la ranura del portador del parte movible de la fractura
• el pust el collar partido del portador del parte movible del sub-ensamble parcial del aislador en la cáscara externa en orden, se asegura del tirón del compañero del portador del parte movible de la fractura con la ranura de la cáscara externa
• Atornille la nuez del collar firmemente
• Enganche la manga al paso correspondiente de la nuez del collar.
