el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA

1
MOQ
Negotiable
Precio
el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA
Caracteristicas Galería Descripción de producto Pida una cita
Caracteristicas
Especificaciones
Tamaño: 00S 0S 1S
Serie: Enchufe de FFA
Especificaciones: Baja tensión
Shell diseña: Conector de cable recto
Pernos: 4pin
Grado del IP: IP50
Alta luz:

montaje del conector del lemo

,

conector pin del lemo 4

Información básica
Lugar de origen: China
Nombre de la marca: Ebuddy
Certificación: CE.ROHS
Número de modelo: TFA.0S.304.CLAD
Pago y Envío Términos
Detalles de empaquetado: PP pag
Condiciones de pago: Western Union, T/T, Paypal
Capacidad de la fuente: 10000pcs por mes
Descripción de producto



Conector de cable de Lemo del enchufe masculino de los seriales 0S 4pin de S FFA.0S.304.CLA



Descripción técnica:
  • Shell diseña/modelo: FFA*: Enchufe, collar del cable y nuez rectos para caber un alivio de la curva
  • Material de la vivienda: (Cromo plateado) nuez de cobre amarillo de la cáscara y del collar, manga de cobre amarillo niquelada del cierre y mediados de pedazos
  • Configuración: 0S.304: Baja tensión 4
  • Curren clasificado: 7A
  • Tipo del contacto: Soldadura
  • Max. Matings: 5000
  • Entre en contacto con el diámetro: 0,7 milímetros (los 0.028in)
  • Diámetro del cubo: 0,6 milímetros (los 0.024in)
  • Conductor sólido máximo: 0,25 mm^2 (AWG 24)
  • Max. Stranded Conductor: 0,14 mm^2 (AWG 26)
  • R (máximo): mOhm 6,1
  • Vtest: 1060 V (CA), 1500 V (DC)



Opción del collar del cable:



  Collar no. Cable OD
0S Tipo codificación Máximo Minuto
C 27 2,6 2,2
C 32 3,1 2,7
C 42 4,1 3,3
K 47 4,6 3,8



Servicio de encargo del montaje de cable:



Prometemos todo nuestro montaje de cable:

  • El ingeniero profesional evalúa sus necesidades
  • 100% que prueba antes de enviar
  • La pequeña cantidad es agradable
  • Overmold está disponible

Proceso:



Antes haga el montaje de cable, allí son una cierta necesidad de información confirman primer, como el conector de cable, la longitud, OD, diagrama del alambre:



  • Telegrafíe el uso (necesitamos saber que esté para el poder o la señal, después podemos utilizar el cable conveniente para usted)
  • Longitud de cable, cable OD
  • Ambos conectores de los lados (para el conector, aconseje por favor los detalles del número o de la especificación de modelo)
  • Ate con alambre la manera de la conexión (nuestro ingeniero resolverá un diagrama de conexión incluyendo todos los detalles del cable para su confirmtion)

el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA   0

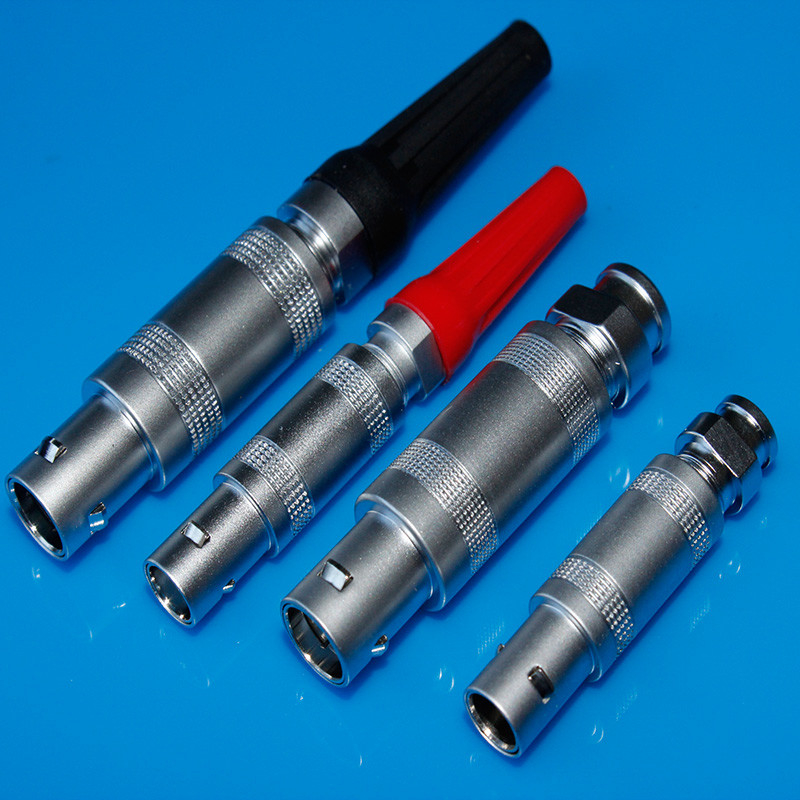

Con la manga o fuera:



Cuando usted elige el enchufe, allí el estilo siempre 2 para sus opciones: con la manga o fuera. Para asegurarse de le para haber hecho un chioce correcto, déjeme por favor mostrarle diferencia como seguidores:



Diferencia:



Número de modelo:



Sin la manga: FGG.0B.304.CLAD52

Con el sleevr: FGG.0B.304.CLAD52Z, Z hacen una pausa la manga



Ventaja:

  • Con la manga: la manga puede aliviar un cierto daño al cable al trabajar
  • Sin la manga: esta estructura puede poner en cortocircuito longitud de ambos conectores, por ejemplo, si usted solamente necesidad hace los 6cm-10cm cable largo, usted necesita uso este estilo, puede ser más flexible y más fácil hacer el montaje de cable.



vea por favor uno nuestro cable de encargo (es los 8cm Lemo largo 2pin a FGJ 6pin para el sistema ROJO de la cámara):



el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA   1



Estructura: solamente una pequeña diferencia en la cola del conector, ninguna diferencia grande de la función considera por favor imágenes atadas:



sin estilo de la manga:



el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA   2





Con estilo de la manga:



el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA   3



Tamaño y dibujo:



el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA   4

el conector de cable de 0S 4pin Lemo, serie S de Lemo ata con alambre los conectores FFA.0S.304.CLA   5
